滚珠轴承各部分名称与代号

各部分名称

滚珠轴承的零件及各部分名称。

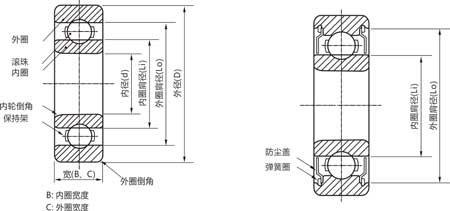

深沟球轴承结构示意图

保持器

滚珠轴承的保持架分为以下几种：

波形保持器（B) 用2个不锈钢板冲压成形的零件组合装配而成。
装配时2个零件呈合抱滚珠状，其中的一个零件上有伸出的卡扣将另一个零件卡牢。
滚珠轴承波形保持器

冠形保持器（G) 用不锈钢板冲压加工成冠状的零件。
滚珠轴承冠形保持器

塑胶保持器（S) 用聚缩醛等塑胶材料制成的保持器，有利于增长使用寿命和减小噪音。
滚珠轴承塑胶保持器

选用时请与本公司联系。

防尘盖、塑胶盖

卡环盖记号： ZZ
适用于DH称呼
其构造是用弹簧图卡住金属防尘盖。

压紧盖记号： CC或TT
适用于DH称呼
记号： ZZ
其构造是金属防尘盖压紧在外轮上。

塑胶盖非接触式记号： 2RS
适用于DH称呼
其构造是将橡胶密封圈嵌入外轮。

塑胶盖接触式记号：SS
适用于DH称呼
其构造是将橡胶密封圈嵌入外轮。
